Простой метод оценки датчика давления

2025-03-03

I. Область применения
Этот метод предназначен только для простой оценки датчиков давления универсального диапазона.

Ⅱ. Метод подключения
1. Выключите насос и отсоедините источник питания.
2. Подключите источник питания 24 В напрямую к снятому датчику (если под рукой нет отдельного источника питания, его можно подвести от клеммы инвертора), а затем отсоедините отрицательную клемму датчика давления (трехпроводная система заключается в отключении сигнальной клеммы), а затем последовательно подключите мультиметр к цепи.

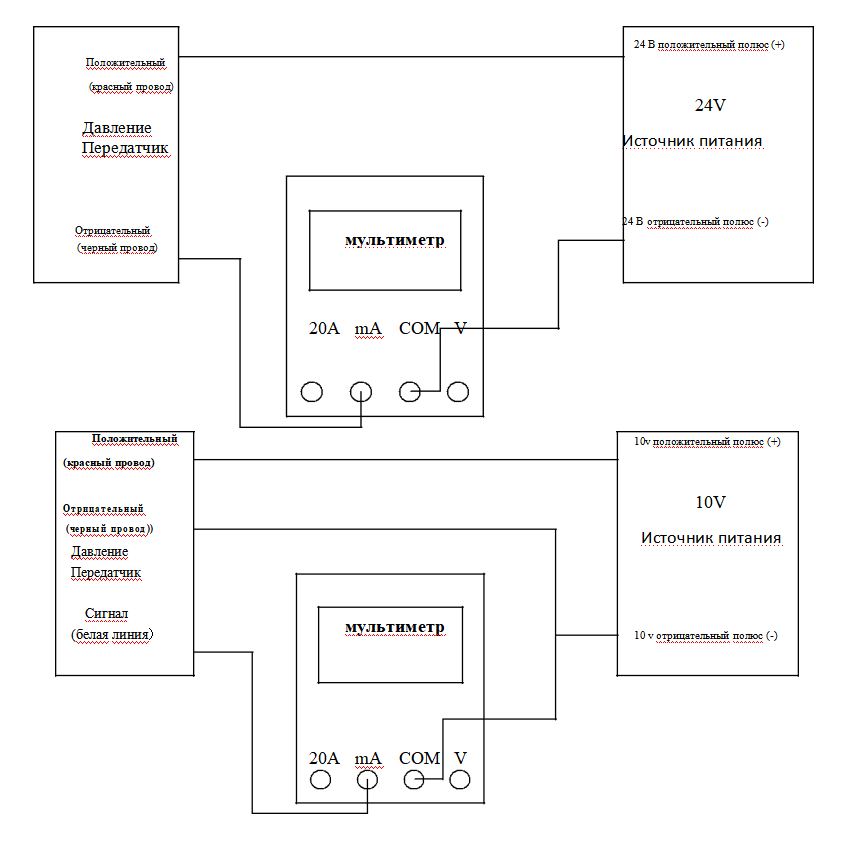

3. Проверьте шестерню мультиметра (мА-каскад) и гнездо красной ручки (необходимо вытащить красный щуп, чтобы изменить гнездо токового каскада), как показано на рисунке ниже:

Ⅲ. Принцип оценки

После подключения провода и источника питания в соответствии с рисунком показания мультиметра соответствуют следующей таблице (погрешность не более 1 мА), что позволяет определить, что датчик давления исправен:

После подключения провода и источника питания согласно рисунку показания мультиметра должны соответствовать следующей таблице (погрешность не более 1 мА), что позволяет определить исправность датчика давления:

0-16 бар:
давление	0 килограмм	6килограмм	08килограмм	10килограмм
показания мультиметра	4mA	10mA	12mA	14mA
0-10 бар:
давление	0 килограмм	5килограмм	7 килограмм	10 килограмм
показания мультиметра	4mA	12mA	15,2mA	20mA

Если возникают следующие условия, предполагается, что передатчик поврежден:
1. мультиметр показывает менее 3 мА после подачи питания или отображает 0 мА;
2. показание мультиметра составляет более 21 мА после подачи питания на передатчик;
3. показания мультиметра не изменяются до и после подачи давления.
