Датчик давления VLF-503

Описание продукта VLF-503 используется 96% алюминиевый сердечник, а также высоконадежная схема усилителя. Благодаря точной цифровой температурной компенсации и технологии нелинейной коррекции, давление измеряемой среды преобразуется в аналоговый сигнал 4-20 мА, 0-5 В постоянного тока. Благодар...

Отправить заявку



Описание

маркер

Описание продукта

VLF-503 используется 96% алюминиевый сердечник, а также высоконадежная схема усилителя. Благодаря точной цифровой температурной компенсации и технологии нелинейной коррекции, давление измеряемой среды преобразуется в аналоговый сигнал 4–20 мА, 0–5 В постоянного тока. Благодаря своей конструкции, способной выдерживать высокое давление, обеспечиваемое высокой степенью защиты, этот керамический датчик давления является предпочтительным для использования в условиях повышенных требований к оборудованию и широко применяется в автомобильной, пищевой, фармацевтической промышленности, промышленной автоматизации, производстве водяных насосов, нефтяной и химической промышленности, пневматическом и гидравлическом оборудовании, системах кондиционирования воздуха, воздушных компрессорах и других областях.

Основные характеристики

Компактный и простой в установке, защита от обратной полярности, надежная работа, безопасность и удобство.

Использование керамических датчиков – экономически выгодно.

Конструкция, предотвращающая гидроудар, устойчивость к избыточному давлению.

Высокая чувствительность, высокая точность, высокая стабильность

Температурная компенсация, хорошие электрические характеристики и долговременная стабильность. Гарантия один год!

Параметры

Диапазон давления	Манометрическое давление: 0–1 бар … 50 бар
Перегрузка	200%FS
Точность	±0,5 % FS
Температура компенсация диапазон	-40~85℃
Температура Дрифт	± 0,03%/ ℃
Долгосрочная перспектива	±0,3%FS/год
Работающий Температура	-40~85℃
Хранилище Температура	-40~125℃

Выходной сигнал

абсолютный ценить 0-5 В

скорость 0-5 В

4-20 мА

Источник питания( V )

6-36 В или 3,0-5,5 В

3,0–5,5 В

11В-36В

Власть потребление( мА )

2.5 ( TYP )

Нагрузка (Ом)

> 10K

≤ 50 ( U-11 )

Электрооборудование связь	Кабель/Клеммы
Вход защита	IP65

Процесс связь	Резьбы NPT 1/8 , G1/4 и т.д. могут быть изготовлены на заказ.
Материал	нержавеющая сталь 304 , оксид алюминия , NBR ( фторкаучук) . и другие (по желанию )
Вибрация	10gRMS , (20~2000) Гц
Шок	100 г , 11 мс
Изоляция	Сопротивление более 100 МОм при 250 В постоянного тока
Время начала	80 мс
Время отклика	Менее 1 мс ( при 90% от полной шкалы )
Сертификат CE	ЭМС: IEC61326-1 тип B
	Устойчивость к электростатическому разряду: IEC61000-4-2
	Устойчивость к электромагнитным полям: IEC61000-4-3
	Устойчивость к электромагнитным помехам: IEC61000-4-4
	Устойчивость к перенапряжениям: IEC61000-4-5

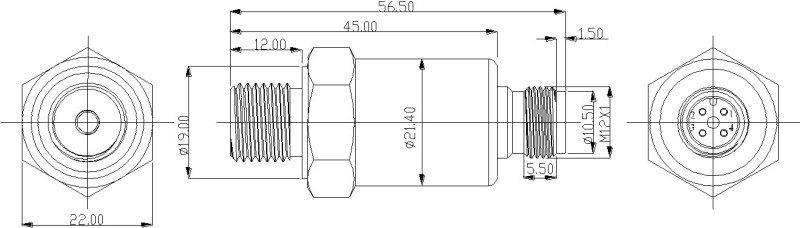

Размеры (в мм)

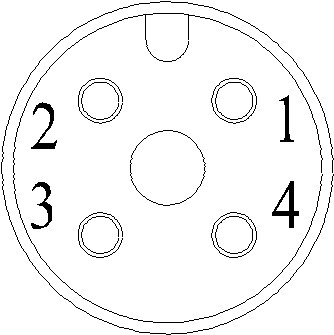

Электрическое соединение : разъем M12*1

М12	Напряжение выход	Текущий выход
1	Источник питания положительный VCC	Источник питания положительный VCC
2	Северная Каролина	Северная Каролина
3	НД	Текущий выход Iout
4	Выходной сигнал Вут	ФГ
