Датчик давления VLF-304

Обзор продукта Датчик давления VLF-304 использует 96% алюминиевого сердечника и преобразует давление измеряемой среды. Преобразует аналоговый сигнал 4~20 мА, 0~5 В постоянного тока через высоконадежную схему усиления, точную цифровую температурную компенсацию и технологию нелинейной коррекции....

Отправить заявку



Описание

маркер

Обзор продукта

Датчик давления VLF-304 использует 96% алюминиевого сердечника и преобразует давление измеряемой среды. Преобразует аналоговый сигнал 4~20 мА, 0~5 В постоянного тока через высоконадежную схему усиления, точную цифровую температурную компенсацию и технологию нелинейной коррекции. Благодаря своей конструкции, способной выдерживать большое разрушительное давление, он чрезвычайно безопасен и является лучшим выбором среди керамических датчиков давления, используемых в условиях высоких нагрузок. Широко применяется в автомобилестроении, пищевой промышленности, медицине, промышленной автоматизации, водяных насосах, нефтяной и химической промышленности, пневматическом и гидравлическом оборудовании, системах кондиционирования воздуха, воздушных компрессорах и других областях.

Основные характеристики

Компактный и простой в установке, защита от обратной полярности, надежная работа, безопасное и удобное использование. Керамический датчик, экономичный.

Высокая чувствительность, высокая точность, высокая стабильность

Нагрев во всем температурном диапазоне. Отличные электрические характеристики и долговременная стабильность. Гарантия один год!

Технические параметры

Диапазон	Манометрическое давление 0–1 бар…50 бар
Безопасность перегрузка давление	200%FS
Всесторонний точность	±0,5%FS
Температура диапазон компенсации	-40~85℃
Температурный дрейф	±0,03%/℃
Долгосрочная стабильность	±0,3%FS/год
Операционный температура	-40~85℃
Температура хранения	-40~125℃

Выходной сигнал	Абсолют значение 0-5 В	Пропорциональный 0-5 В	4-20 мА
Напряжение питания (В)	6-36 или 3.0- 5.5	3.0-5.5	11-36
Власть потребление (мА)	2.5 (ТИП)	2.5 (ТИП)	-
Нагрузка (Ом)	> 10K	> 10K	≤50 (U-11)

Электрооборудование Связи	Провод/Клемма
Уровень защиты	IP65
Процесс соединения	Резьба NPT 1/8, G1/4 и т.д. может быть изготовлена на заказ.
Материал	нержавеющая сталь 304, алюминий, NBR ( фторкаучук) . Резина и т.д. — по желанию.
вибрация	10gRMS, (20~2000) Гц

Шок	100 г, 11 мс
изоляция	Сопротивление более 100 МОм при 250 В постоянного тока
Время запуска	80 мс
Время отклика	Менее 1 мс (при 90% от полной шкалы)

Сертификация CE	ЭМС: IEC61326-1 Класс B
	Устойчивость к электростатическому разряду: IEC61000-
	4-2
	Устойчивость к электромагнитным полям: IEC61000-4-
	3
	Устойчивость к электромагнитным помехам: IEC61000-4-4
	Устойчивость к перенапряжениям: IEC61000-4-5

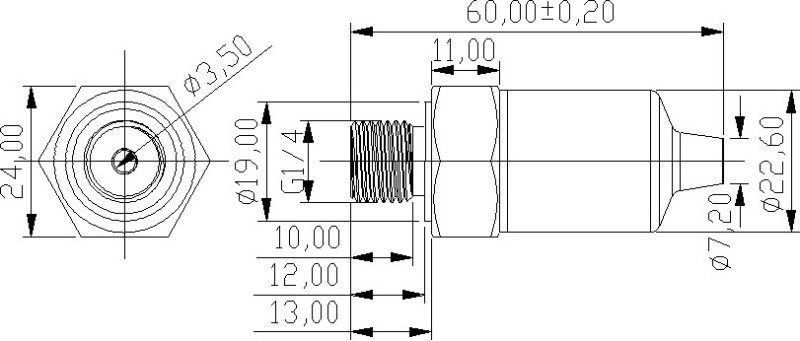

Размеры (в мм)

Электрическое соединение: провод

Вири нг	Напряжение/три- проволока текущий выход	Двухпроводной текущий выход
красный	Власть поставлять положительный VCC	Источник питания положительный VCC
черный к	Отрицательный полюс питания GND	Текущий выход Iout
белый е	Сигнал выход Vout / Iout	Северная Каролина
