Датчики давления VLF-201

Описание продукта Датчик давления VLF-201 использует диффузионный кремниевый сенсорный сердечник от всемирно известной компании. Благодаря высоконадежной схеме усиления, точной цифровой температурной компенсации и технологии нелинейной коррекции , давление измеряемой среды преобразуется в анал...

Отправить заявку



Описание

маркер

Описание продукта

Датчик давления VLF-201 использует диффузионный кремниевый сенсорный сердечник от всемирно известной компании. Благодаря высоконадежной схеме усиления, точной цифровой температурной компенсации и технологии нелинейной коррекции , давление измеряемой среды преобразуется в аналоговые сигналы 4~20 мА, 0~10 В постоянного тока и стандартные цифровые сигналы, такие как IIC и RS485. В сочетании с универсальным разъемом Herschmann это обеспечивает превосходное качество продукции и оптимальную производительность. Пользователи могут удобно, быстро и точно измерять давление различных жидкостей. Благодаря сверхвысокой экономичности, он может широко использоваться в нефтяной, химической, металлургической, электроэнергетической промышленности, в системах частотно-регулируемого привода, водоснабжении, холодильной технике, системах кондиционирования воздуха, воздушных компрессорах и других областях.

Главная особенность

Высокопроизводительный диффузионный кремниевый сенсорный блок оснащен высокоинтегрированным мостовым датчиком давления и специализированным чипом для обработки сигнала.

Цифровая температурная компенсация и нелинейная коррекция

Разнообразные выходные сигналы, оснащенные водонепроницаемыми и воздухопроницаемыми самоформующимися вилками, идеально подходят для стандартных розеток, таких как Hirschmann и HTP, и имеют широкий спектр применения. Высокая чувствительность, высокая точность, высокая стабильность.

Полная температурная компенсация в температурных зонах, хорошие электрические характеристики и долговременная стабильность.

Вилка Хиршмана, широкая адаптивность.

Технологические соединения можно настраивать.

Высокое соотношение цены и качества, гарантия один год

Технические характеристики

Диапазон давления	-1 … 0~0.1 … 700 бар
Давление перегрузки	200%FS
Электрическое соединение	G1/4 и т.д. могут быть изготовлены на заказ.
Точность	±0,5 %
Температурный дрейф	± 0,03%/ ℃
Температура хранения	от -10 до 70 ℃
долгосрочная стабильность	±0,3%FS/год
Рабочая температура	-40~85℃
Температура хранения	-40~125℃
Выходной сигнал	абсолютный ценить 0-10 В	Пропорциональный значение 0-5 В	4-20 мА	ИИК	485
Напряжение питания (В)	10-36	3.0-5.5	10-36	3.3-5.5	10-36
Нагрузка (Ом)	> 10K	> 10K	≤ 50 ( U-10 )	-	-
Уровень защиты	IP65
Адаптивность к медиа	Различные жидкости, не вызывающие коррозию нержавеющей стали марки 304.
Вибрация	10gRMS , (20~2000) Гц

Влияние	100 г , 11 мс
Изоляция	более 100 МОм при 250 В постоянного тока
Время отклика	менее 1 мс
Сертификация CE	ЭМС: IEC61326-1 Категория B
	Устойчивость к электростатическому разряду : IEC61000-4-2
	Устойчивость к электромагнитным полям : IEC61000-4-3
	Устойчивость к электромагнитным полям : IEC61000-4-4
	Устойчивость к перенапряжениям : IEC61000-4-5

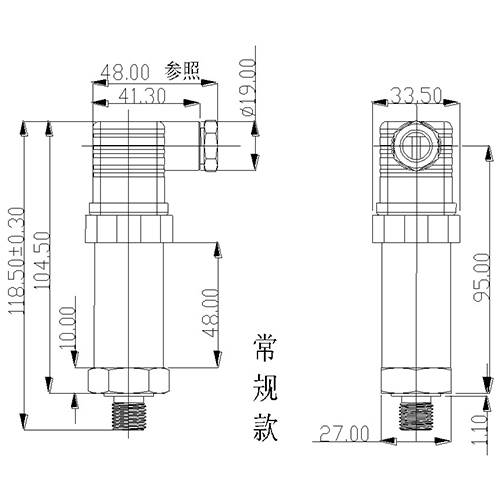

Габаритные размеры (единица измерения: мм)

Обычный стиль

Высокотемпературный тип

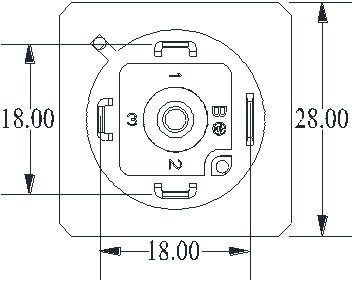

Электрические соединения

Выход определение	4–20 мА	Вут	ИИК	RS485
1○	Вин (красный)	Вин (красный)	Вин (красный)	Вин (красный)
2○	GND (черный)	НД (черный)	СКЛ (белый)	А (жёлтый)
3○		Вут (белый)	СДА (желтый)	Б (белый)
4○			НД (черный)	НД (черный)

Советы по выбору

При выборе измерительного материала обратите внимание, что измеряемая среда должна быть совместима с той частью изделия, которая контактирует с измеряемой средой.

Входное и выходное напряжение имеют различные диапазоны, которые необходимо указать в заказе.

Способ подключения может быть настроен индивидуально и должен быть указан в заказе.
